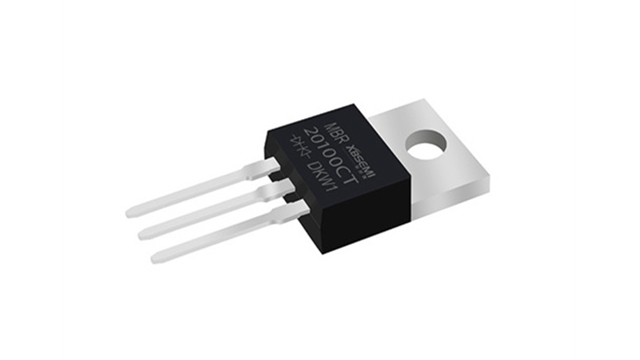

肖特基二極管(Schottky Diode)是一種特殊的二極管，它以德國物理學家肖特基(Walter H、Schottky)的名字命名。與常規二極管相比，肖特基二極管具有更低的正向壓降和更高的開關速度，因此在電子學中得到了廣泛的應用。今天新邦微將介紹肖特基二極管的原理、特性以及應用。

　　1、原理

　　肖特基二極管的工作原理是基于金屬-半導體接觸的特性。它由金屬(一般是鐵、鉻或鎢)和半導體(一般是硅)構成。金屬與半導體之間的接觸形成了一個金屬-半導體結(Metal-Semiconductor Junction)。該結構類似于常規 PN 結二極管的 P 接近區和 N 接近區，但其中的 N 區被金屬代替。

　　當施加正向偏置電壓時，電子從半導體的 N 區被注入金屬，而由于金屬的電子云密度高于半導體，電子可以輕松地通過金屬-半導體界面?zhèn)鬏敗＿@就是為什么肖特基二極管的正向壓降要比普通二極管低的原因。此外，金屬-半導體界面也減少了反向偏置時耗散電荷的數量，因此有較小的反向恢復時間。

　　2、特性

　　肖特基二極管具有許多特點，使其成為一種非常有用的電子器件：

　　(1)低正向壓降：肖特基二極管的正向壓降約為0.2至0.5伏特，遠低于普通 PN 結二極管的0.6至0.7伏特。這意味著在相同的電流下，肖特基二極管能夠產生更少的電功率損耗。

　　(2)快速開關速度：由于肖特基二極管的電子注入和漂移速度很快，所以它具有更快的開關速度和恢復時間。因此，它廣泛應用于高頻和高速電路中。

　　(3)低反向恢復時間：由于金屬-半導體界面減少了反向恢復電荷的數量，肖特基二極管的反向恢復時間較短。這使得它在開關電路中消除反向電流回路的必要性。

　　(4)低漏電流：肖特基二極管的漏電流遠小于常規 PN 結二極管。這使得它在需要高精度的電路中是理想的選擇。

　　3、應用

　　由于肖特基二極管具有低正向壓降、快速開關速度和低反向恢復時間等特點，它在許多電子器件和電路中得到了廣泛的應用：

　　(1)整流器：肖特基二極管可用作整流器，將交流電轉換為直流電。由于它的低正向壓降和高開關速度，它在高頻電源和電子設備中廣泛應用。

　　(2)開關電路：由于肖特基二極管具有快速開關特性，它通常用于開關電路中，如邏輯門、觸發器和計數器等。

　　(3)功率電子器件：肖特基二極管也常用于功率電子器件中，如開關電源、逆變器和變頻器等。其低正向壓降和快速開關速度使其在高功率應用中具有優勢。

　　(4)射頻應用：由于肖特基二極管具有低正向壓降和快速開關速度，它在射頻電路中得到廣泛應用，如天線驅動器、射頻放大器和混頻器等。

　　肖特基二極管是一種特殊的二極管，利用金屬-半導體接觸原理實現了低正向壓降、快速開關速度和低反向恢復時間。它廣泛應用于整流器、開關電路、功率電子器件和射頻應用等領域。了解和熟悉肖特基二極管的原理和特點對于設計和應用電子電路至關重要。
